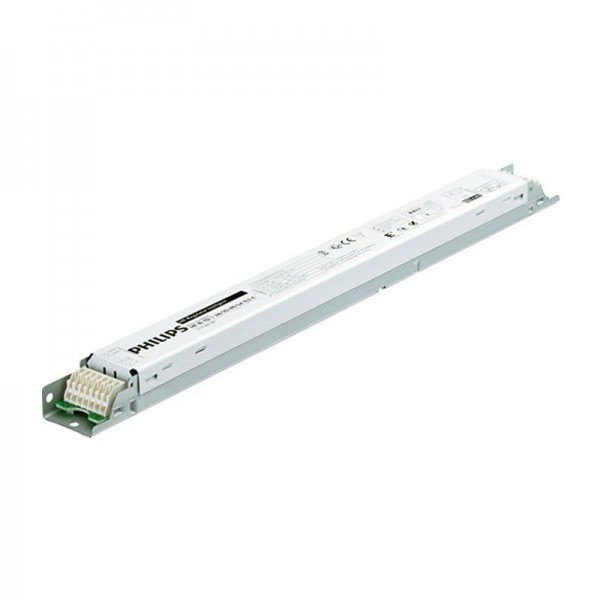

Philips Vorschaltgerät HF-Ri TD 1 28/35/49/54 TL5 E+ 195-240V

Artikel-Nr.: 1030000358

Lagerbestand: 1

Lieferzeit: 1-2 Werktage*

aktuell lagernde Artikel: 1 | Lieferzeit bei Bestellungen von über 1 Artikeln: 10-15 Werktage

47,29 €

39,74 € /exkl MwSt.

(zzgl. Versandkosten)

inkl. MwSt. zzgl. Versandkosten

Artikel-Nr.: 1030000358

EAN: 8718291662051 Philips setzt bei kompakten, leichten und intelligenten dimmbaren... mehr

Menü schließen

Produktinformationen "Philips Vorschaltgerät HF-Ri TD 1 28/35/49/54 TL5 E+ 195-240V"

EAN: 8718291662051

Philips setzt bei kompakten, leichten und intelligenten dimmbaren elektronischen Hochfrequenz-Vorschaltgeräten neue Maßstäbe. HF-Regulator Intelligent TD erlaubt das Tauschen von MASTER TL5 HE- und HO-Lampen gleicher Länge und bietet so ein Höchstmaß an Flexibilität in der Leuchtengestaltung und -nutzung. Dank intelligenter Stromsparfunktionen und der Dimmbarkeit erfüllt dieses Vorschaltgerät die höchsten Anforderungen an Systemeffizienz in Kombination mit MASTER TL5 (HO und HE), TL5c, TL-D, PL-L und PL-T/C.

Allgemeine Eigenschaften
Anwendungscode E+
Typ Version mk2
Lampentyp TL5
Lampenanzahl 1 piece/unit
Anzahl Produkte für MCB (16 A Typ B) (Nom) 39
Automatischer Neustart Ja

Elektrische Kenndaten
Eingangsspannung 195-240 V
Eingangsfrequenz 50 bis 60 Hz
Betriebsfrequenz (max.) 110 kHz
Betriebsfrequenz (min.) 45 kHz
Zündmethode Warm Start
Spitzenwert (max.) 1.7
Leistungsfaktor, 100 % Last (Nom) 0.95
Zündzeit (max.) 1 s
Leistung mit Netzspannung (AC) -8%-+6%
Sicherheit mit Netzspannung (AC) -10%-+10%
Ableitstrom (max.) 0.5 mA
Einschaltstromweite 0.18 ms
Energieverbrauch im Standby-Modus (max.) 0.25 W
Ballast Factor (Nom) 1
Verlustleistung (Nom) 3.8 W
Einschaltstrom (max.) 20 A

Verdrahtung
Typ Anschlussklemme Eingang WAGO 251 universal connector [ Suitable for both automatic wiring (ALF and ADS) and manual wiring]
Kabelkapazität Ausgangskabel Sekundärseite (max.) 200 pF
Anschlussklemme sekundär WAGO 251 universal connector [ Suitable for both automatic wiring (ALF and ADS) and manual wiring]
Anschlussklemme Steuerungseingang WAGO 251 universal connector [ Suitable for both automatic wiring (ALF and ADS) and manual wiring]
Abisolierlänge 8.0-9.0 mm
Master/Slave (zweilampig) Yes [ Master/Slave operation possible]
Steuerungs-Eingangsnennquerschnitt 0.50-1.00 mm²
Leitungsquerschnitt primär 0.50-1.00 mm²
Leitungsquerschnitt sekundär 0.50-1.00 mm²
Auto Insert (ALF/ADS) Wire Cross Section 0.75 mm²
Leitungskapazität Cold Wire zu Erde (Nom) 200 pF

Systemeigenschaften
Spezifizierte Lampenleistung des Vorschaltgeräts 28-35-49-54 W
Lampen-Nennleistung für TL-D 58 W
Energieverlust für TL-D 55.5 W
Lampenleistung für TL-D 52.2 W
Energieverlust für PL-D 3.3 W
Lampen-Nennleistung für PL-L 55 W
Systemleistung für PL-L 54.6 W
Lampenleistung für PL-L 51.2 W
Energieverlust für PL-L 3.4 W
Lampen-Nennleistung für TL5 28/35/49/54 W
Systemleistung für TL5 32.1/39.1/55.1/57.7 W
Lampenleistung für TL5 29.4/36.4/51.6/54.8 W
Energieverlust für TL5 2.7/3.0/3.5 W
Lampen-Nennleistung für TL5 ECO 25/32/45/50 W
Systemleistung für TL5 ECO 29.4/33.1/49.1/54.2/ W
Lampenleistung für TL5 ECO 26.3/30.2/45.7/50.4 W
Lampen-Nennleistung für TL-D ECO 51 W
Systemleistung für TL-D ECO 45.8 W
Energieverlust für PL-D ECO 3.1 W
Lampenleistung für TL-D ECO 42.7 W
Energieverlust für TL5 ECO 3.1/2.9/3.4/3.8/ W

Temperaturkenndaten
Umgebungstemperatur (max.) 50 °C
Umgebungstemperatur (min.) -25 °C
Lagertemperatur (max) 80 °C
Lagertemperatur (min) -40 °C
T-Gehäuse-Lebensdauer (max.) 75 °C
Maximum T-Gehäuse (max.) 75 °C
Optimale Arbeitstemperatur der Lampe 15°C
Zündtemperatur (max) 50 °C
T-Zündung (min.) -25 °C

Dimmen
Steuerungsschnittstelle TD
Dimmbereich 1%-100%
Spannungsfestigkeit Ja (Einfach isoliert)

Mechanische Kenndaten
Gehäuse L 359x30x21

Notlicht
Batteriespannung Lampenzündung 198-254 V
Batteriespannung Lampenbetrieb 176-254
Zulassungen und Anwendungseigenschaften
Energieeffizienzindex A1 BAT
EMV 9 kHz … 30 MHz EN55015
EMV 30 MHz … 1000 MHz EN 55022 Class B
Sicherheitsstandard IEC 61347-2-3
Leistungsstandards IEC 60929
Qualitätsstandard ISO 9000:2000
Umweltnorm ISO 14001
Oberschwingungen IEC 61000-3-2
EMC-Immunitätsstandard IEC 61547
Vibrationsstandard IEC68-2-6 F c
Erschütterungsstandard IEC 68-2-29 Eb
Luftfeuchtigkeitsstandard EN 61347-2-3 clause 11

Zeichen & Zertifikate CE ENEC Zertifikat VDE-EMV Zertifikat
Temperatur-Kennzeichnung Yes
Notfallstandard IEC 60598-2-22
Brumm- und Geräuschpegel Nicht wahrnehmbar

Produktdaten
Gesamt-Produktcode 871829166205100
Bestell-Produktname HF-Ri TD 1 28/35/49/54 TL5 E+ 195-240V
EAN/UPC - Produkt 8718291662051
Bestellcode 66205100
Anzahl pro Verpackung 1
Anzahl pro Umverpackung 12
Material-Nr. (12NC) 913700695666
Nettogewicht (Einzelteil) 0.261 kg

"Philips Vorschaltgerät HF-Ri TD 1 28/35/49/54 TL5 E+ 195-240V"

Bewertungen lesen, schreiben und diskutieren... mehr

Menü schließen

Häufige Fragen zu Vorschaltgeräte

Was ist ein Vorschaltgerät und wofür wird es benötigt?

Ein Vorschaltgerät ist eine elektronische oder elektromagnetische Schaltung, die zur Regelung der Stromzufuhr für bestimmte Arten von Leuchtmitteln (z. B. Leuchtstofflampen, Hochdruckentladungslampen) verwendet wird. Es sorgt dafür, dass der nötige Betriebsstrom fließt und schützt die Lampe vor Überstrom, was ihre Lebensdauer erhöht.

Was ist der Unterschied zwischen einem elektronischen und einem elektromagnetischen Vorschaltgerät?

Elektronische Vorschaltgeräte arbeiten mit höheren Frequenzen und sind dadurch energieeffizienter und leiser als elektromagnetische Vorschaltgeräte. Sie reduzieren das Flackern der Lampe und bieten oft Zusatzfunktionen wie Dimmbarkeit. Elektromagnetische Vorschaltgeräte sind jedoch in Anschaffung oft günstiger und einfacher zu reparieren.

Kann ich ein elektromagnetisches Vorschaltgerät durch ein elektronisches ersetzen?

Ja, in den meisten Fällen ist das möglich und sogar empfohlen, da elektronische Vorschaltgeräte effizienter und leiser sind. Es ist jedoch wichtig, sicherzustellen, dass das neue Vorschaltgerät für die spezifische Lampenart und -leistung geeignet ist.

Welche Lampen benötigen ein Vorschaltgerät?

Vorschaltgeräte werden für Leuchtstofflampen, Hochdruckentladungslampen (wie Quecksilberdampflampen, Natriumdampflampen und Metallhalogenlampen) sowie einige LED-Systeme benötigt. Glühbirnen und die meisten LED-Lampen benötigen kein Vorschaltgerät.

Wie finde ich das richtige Vorschaltgerät für meine Lampe?

Die Wahl des richtigen Vorschaltgeräts hängt von der Lampenart (Leuchtstofflampe, Hochdruckentladungslampe, LED), der Spannung und der Leistung der Lampe ab. Die technischen Spezifikationen des Lampenherstellers geben an, welches Vorschaltgerät geeignet ist.
