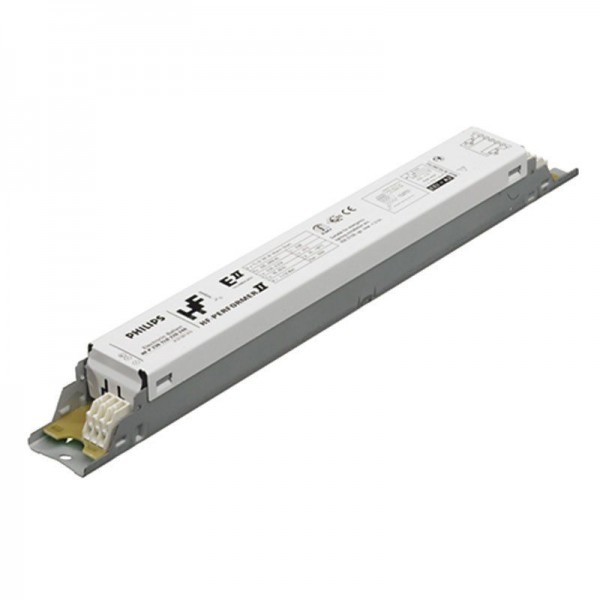

Philips Vorschaltgerät HF-P XT 236 TL-D EII 220-240V 50/60HZ

EAN:8711500912022


HF-Performer II Xtreme besticht durch seine hohe Zuverlässig, sehr geringe Ausfallrate
und hohe Energieeffizienz. Diese überaus effiziente und flexible Lösung für MASTER TL5
(Xtra) und TL-D (Xtra/Xtreme) eignet sich insbesondere für Anwendungen, in denen eine
hohe Energieeffizienz und sehr lange Lebensdauer erforderlich ist. Sie kann aber auch in
Bereichen zum Einsatz kommen, wo die Beleuchtung ein komfortables Ambiente erzeugen
soll oder in denen flackerfreies Licht benötigt wird.


Allgemeine Eigenschaften
Anwendungscode EII
Typ Version mk1
Lampentyp TL-D
Lampenanzahl 2 piece/unit
Anzahl Produkte für MCB (16 A Typ B) (Nom) 12
Automatischer Neustart Ja

Elektrische Kenndaten
Eingangsspannung 220 bis 240 V
Eingangsfrequenz 50 bis 60 Hz
Betriebsfrequenz (min.) 42 kHz
Zündmethode Warm Start
Spitzenwert (max.) 1.7
Leistungsfaktor, 100 % Last (Nom) 0.96
Zündzeit (max.) 2.0 s
Leistung mit Netzspannung (AC) -8%-+6%
Sicherheit mit Netzspannung (AC) -10%-+10%
Ableitstrom (nom.) 0.5 mA
Einschaltstromweite 0.350 ms
Leistungsabweichung -2%/+2%
Ballast Factor (Nom) 1.0
Verlustleistung (Nom) 8.0 W
Einschaltstrom (max.) 31 A

Verdrahtung
Typ Anschlussklemme Eingang WAGO 251 universal connector [ Suitable for both automatic wiring (ALF and ADS) and manual wiring]
Kabelkapazität Ausgangskabel Sekundärseite (Nom) 200 pF
Anschlussklemme sekundär WAGO 251 universal connector [ Suitable for both automatic wiring (ALF and ADS) and manual wiring]
Abisolierlänge 8.0-9.0 mm
Leitungsquerschnitt primär 0.50-1.00 mm²
Leitungsquerschnitt sekundär 0.50-1.00 mm²
Auto Insert (ALF/ADS) Wire Cross Section 0.5 mm²
Kabelkapazität Ausgangskabel zu Erde (Nom) 200 pF

Systemeigenschaften
Spezifizierte Lampenleistung des Vorschaltgeräts 36 W
Lampen-Nennleistung für TL-D 36 W
Energieverlust für TL-D 40 W
Lampenleistung für TL-D 32 W
Energieverlust für PL-D 8 W

Temperaturkenndaten
Umgebungstemperatur (max.) 60 °C
Umgebungstemperatur (min.) -25 °C
Lagertemperatur (max) 80 °C
Lagertemperatur (min) -25 °C
Gehäusetemperatur (Nom) 75 °C
Maximum T-Gehäuse (max.) 75 °C
Zündtemperatur (max) 60 °C
T-Zündung (min.) -25 °C

Mechanische Kenndaten
Gehäuse L 360x30x28
Notlicht
Batteriespannung Lampenzündung 198 V
Batteriespannung Lampenbetrieb 176-254
Zulassungen und Anwendungseigenschaften
Energieeffizienzindex A2
EMV 9 kHz … 30 MHz EN55015
EMV 30 MHz … 1000 MHz EN55022 level B
Sicherheitsstandard IEC 61347-2-3
Leistungsstandards IEC 60929
Qualitätsstandard ISO 9000:2000
Umweltnorm ISO 14001
Oberschwingungen IEC 61000-3-2
EMC-Immunitätsstandard IEC 61547
Vibrationsstandard IEC68-2-6 F c
Erschütterungsstandard IEC 68-2-29 Eb
Luftfeuchtigkeitsstandard EN 61347-2-3 clause 11
Zeichen & Zertifikate CE ENEC Zertifikat VDE-EMV Zertifikat
Temperatur-Kennzeichnung Yes
Notfallstandard IEC 60598-2-22
Brumm- und Geräuschpegel Nicht wahrnehmbar

Produktdaten
Gesamt-Produktcode 871150091202230
Bestell-Produktname HF-P Xt 236 TL-D EII 220-240V 50/60Hz
EAN/UPC - Produkt 8711500912022
Bestellcode 91202230
Anzahl pro Verpackung 1
Anzahl pro Umverpackung 12
Material-Nr. (12NC) 913700617866
Nettogewicht (Einzelteil) 0.400 kg
