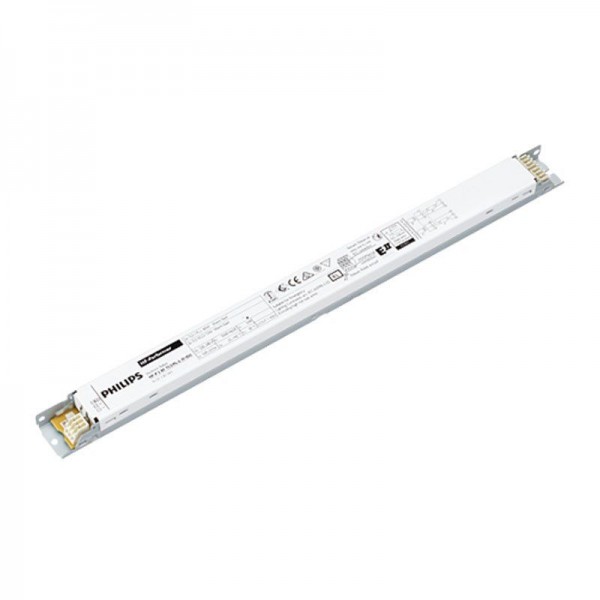

Philips Vorschaltgerät HF-P 280 TL5/PL-L III 220-240V 50/60Hz

EAN: 8727900952308

Der HF-Performer III ist ein robustes und kompaktes elektronisches Hochfrequenz-Vorschaltgerät. Diese überaus effiziente und flexible Lösung für MASTER TL5 eignet sich insbesondere für Anwendungen, in denen eine hohe Energieeffizienz erforderlich ist. Sie kann aber auch in Bereichen zum Einsatz kommen, wo die Beleuchtung ein komfortables Ambiente erzeugen soll oder in denen flackerfreies Licht benötigt wird.


Allgemeine Eigenschaften
Anwendungscode III
Typ Version mk1
Lampentyp TL5/PL-L
Lampenanzahl 2 piece/unit
Anzahl Produkte für MCB (16 A Typ B) (Nom) 8
Automatischer Neustart Ja

Elektrische Kenndaten
Eingangsspannung 220 bis 240 V
Eingangsfrequenz 50 bis 60 Hz
Betriebsfrequenz (Nom) 45 kHz
Zündmethode Warm Start
Spitzenwert (max.) 1.7
Leistungsfaktor, 100 % Last (Nom) 0.99
Zündzeit (max.) 0.9 s
Leistung mit Netzspannung (AC) -8%-+6%
Sicherheit mit Netzspannung (AC) -10%-+10%
Ableitstrom (nom.) 0.5 mA
Einschaltstromweite 0.38 ms
Leistungsabweichung -2%/+2%
Ballast Factor (Nom) 1.04
Verlustleistung (Nom) 9-10 W
Einschaltstrom (max.) 35 A

Verdrahtung
Typ Anschlussklemme Eingang WAGO 251 universal connector [ Suitable for both automatic wiring (ALF and ADS) and manual wiring]
Kabelkapazität Ausgangskabel Sekundärseite (Nom) 200 pF
Anschlussklemme sekundär WAGO 251 universal connector [ Suitable for both automatic wiring (ALF and ADS) and manual wiring]
Leitungslänge Hot Wire 0.75 m
Abisolierlänge 8.0-9.0 mm
Master/Slave (zweilampig) Not applicable [ Master/Slave oper. not applicable]
Leitungsquerschnitt primär 0.50-1.00 mm²
Leitungsquerschnitt sekundär 0.50-1.00 mm²
Kabelkapazität Ausgangskabel zu Erde (Nom) 200 pF

Systemeigenschaften
Spezifizierte Lampenleistung des Vorschaltgeräts 80 W
Lampen-Nennleistung für PL-L 80 W
Systemleistung für PL-L 87.5 W
Lampenleistung für PL-L 80 W
Energieverlust für PL-L 7.5 W
Lampen-Nennleistung für TL5 80 W
Systemleistung für TL5 89.6 W
Lampenleistung für TL5 80 W
Energieverlust für TL5 9.6 W

Temperaturkenndaten
Umgebungstemperatur (max.) 60 °C
Umgebungstemperatur (min.) -25 °C
Lagertemperatur (max) 50 °C
Lagertemperatur (min) -40 °C
Gehäusetemperatur (Nom) 85 °C
Maximum T-Gehäuse (max.) 85 °C
Zündtemperatur (max) 60 °C
T-Zündung (min.) -25 °C

Mechanische Kenndaten
Gehäuse L 425x30x21
Notlicht
Nomineller Lichtstrom nach 60 Sekunden 100% of EBLF
Batteriespannung Lampenzündung 186-275 V
Normale Betriebsspannung (DC) 220-240 V
Batteriespannung Lampenbetrieb 176-275
Batteriespannung garantierter Betrieb 176-275 V
Batteriespannung garantierte Zündung 186-275 V
Notfall-Vorschaltgerät Lumenfaktor (EBLF) (Nom) 0.7 %
Nomineller Lichtstrom nach 5 Sekunden 50% of EBLF

Zulassungen und Anwendungseigenschaften
Energieeffizienzindex A2 BAT
EMV 9 kHz … 30 MHz EN 55015 edition 7.1
EMV 30 MHz … 1000 MHz EN55022 level B
Sicherheitsstandard IEC 61347-2-3
Leistungsstandards IEC 60929
Qualitätsstandard ISO 9000:2000
Umweltnorm ISO 14001
Oberschwingungen IEC 61000-3-2
EMC-Immunitätsstandard IEC 61547
Vibrationsstandard IEC68-2-6 F c
Erschütterungsstandard IEC 68-2-29 Eb
Luftfeuchtigkeitsstandard EN 61347-2-3 clause 11

Zeichen & Zertifikate CE ENEC Zertifikat VDE-EMV Zertifikat

Temperatur-Kennzeichnung Yes
Notfallstandard IEC 60598-2-22
Brumm- und Geräuschpegel < 30 dB(A)

Produktdaten
Gesamt-Produktcode 872790095230800
Bestell-Produktname HF-P 280 TL5/PL-L III 220-240V 50/60Hz
EAN/UPC - Produkt 8727900952308
Bestellcode 95230800
Anzahl pro Verpackung 1
Anzahl pro Umverpackung 12
Material-Nr. (12NC) 913713034366
Nettogewicht (Einzelteil) 0.360 kg
