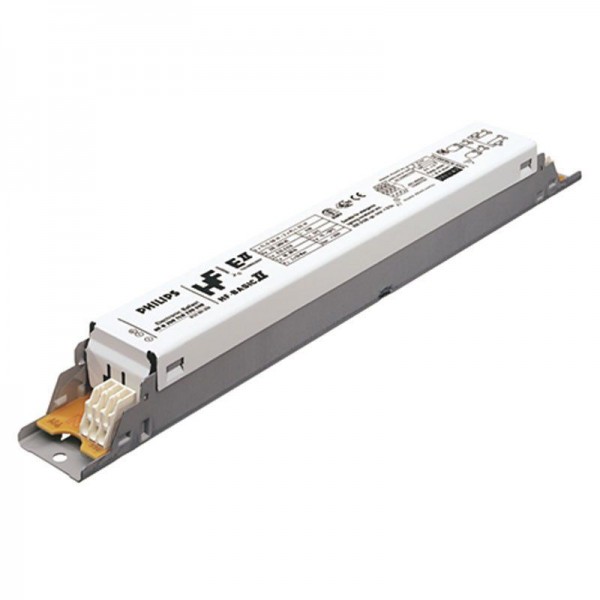

Philips Vorschaltgerät HF-B 258 TL-D EII 220-240V 50/60HZ
Lieferzeit: 1-2 Werktage*
- Artikel-Nr.: 1030000331
Das HF-Basic ist ein einfaches elektronisches Kaltstart-Vorschaltgerät. Dieses Vorschaltgerät für MASTER TL-D eignet sich als Einstiegsmodel bei der Umrüstung von konventionellen auf elektronische Vorschaltgeräte. Es kann aber auch in Bereichen zum Einsatz kommen, wo die Beleuchtung ein komfortables Ambiente erzeugen soll oder in denen flackerfreies Licht benötigt wird.
Allgemeine Eigenschaften
Anwendungscode EII
Typ Version mk1
Lampentyp TL-D
Lampenanzahl 2 piece/unit
Anzahl Produkte für MCB (16 A Typ B) (Nom) 12
Automatischer Neustart Ja
Elektrische Kenndaten
Eingangsspannung 220 bis 240 V
Eingangsfrequenz 50 bis 60 Hz
Betriebsfrequenz (max.) - kHz
Betriebsfrequenz (min.) 42 kHz
Betriebsfrequenz (Nom) 45 kHz
Zündmethode Cold Start
Spitzenwert (max.) 1.7
Leistungsfaktor, 100 % Last (Nom) 0.96
Zündzeit (max.) 0.5 s
Leistung mit Netzspannung (AC) -8%-+6%
Sicherheit mit Netzspannung (AC) -10%-+10%
Ableitstrom (nom.) 0.5 mA
Einschaltstromweite 0.35 ms
Leistungsabweichung -2%/+2%
Ballast Factor (Nom) 0.95
Verlustleistung (Nom) 6.0 W
Einschaltstrom (max.) 31 A
Verdrahtung
Typ Anschlussklemme Eingang WAGO 251 universal connector [ Suitable
for both automatic wiring (ALF and ADS) and manual wiring]
Kabelkapazität Ausgangskabel Sekundärseite (Nom) 120 pF
Anschlussklemme sekundär WAGO 251 universal connector [Suitable for both automatic wiring (ALF and ADS) and manual wiring]
Kabellänge von Gerät zu Lampe 2.00 m
Leitungslänge Hot Wire 0.75 m
Abisolierlänge 8.0-9.0 mm
Master/Slave (zweilampig) Yes [Master/Slave operation possible]
Leitungsquerschnitt primär 0.50-1.00 mm²
Leitungsquerschnitt sekundär 0.50-1.00 mm²
Auto Insert (ALF/ADS) Wire Cross Section 0.5 mm²
Kabelkapazität Ausgangskabel zu Erde (Nom) 120 pF
Systemeigenschaften
Spezifizierte Lampenleistung des Vorschaltgeräts 58 W
Lampen-Nennleistung für TL-D 58 W
Energieverlust für TL-D 57 W
Lampenleistung für TL-D 50 W
Energieverlust für PL-D 7 W
Temperaturkenndaten
Umgebungstemperatur (max.) 50 °C
Umgebungstemperatur (min.) -15 °C
Lagertemperatur (max) 80 °C
Lagertemperatur (min) -40 °C
Gehäusetemperatur (Nom) 75 °C
Maximum T-Gehäuse (max.) 75 °C
Zündtemperatur (max) 50 °C
T-Zündung (min.) -15 °C
Mechanische Kenndaten
Gehäuse - [ Not Specified]
Notlicht
Batteriespannung Lampenzündung 198-254 V
Batteriespannung Lampenbetrieb 176-254
Zulassungen und Anwendungseigenschaften
Energieeffizienzindex A2
EMV 9 kHz … 30 MHz EN55015
EMV 30 MHz … 1000 MHz EN55022 level A
Sicherheitsstandard IEC 61347-2-3
Leistungsstandards IEC 60929
Qualitätsstandard ISO 9000:2000
Umweltnorm ISO 14001
Oberschwingungen IEC 61000-3-2
EMC-Immunitätsstandard IEC 61547
Vibrationsstandard IEC68-2-6 F c
Erschütterungsstandard IEC 68-2-29 Eb
Luftfeuchtigkeitsstandard EN 61347-2-3 clause 11
Zeichen & Zertifikate CE ENEC Zertifikat VDE-EMV Zertifikat
Temperatur-Kennzeichnung Yes
Notfallstandard IEC 60598-2-22
Brumm- und Geräuschpegel Nicht wahrnehmbar
Produktdaten
Gesamt-Produktcode 871150093160330
Bestell-Produktname HF-B 258 TL-D EII 220-240V 50/60Hz
EAN/UPC - Produkt 8711500931603
Bestellcode 93160330
Anzahl pro Verpackung 1
Anzahl pro Umverpackung 12
Material-Nr. (12NC) 913700192966
Nettogewicht (Einzelteil) 0.240 kg
"Philips Vorschaltgerät HF-B 258 TL-D EII 220-240V 50/60HZ"
Herstellerinformationen:
Philips GmbH Market DACH
Röntgenstraße 22
22335 Hamburg
Deutschland
unternehmenskommunikation@philips.com
www.philips.de
verantwortliche Person:
Philips GmbH Market DACH
Röntgenstraße 22
22335 Hamburg
Deutschland
unternehmenskommunikation@philips.com
www.philips.de
New content loaded
Häufige Fragen zu Vorschaltgeräte
Was ist ein Vorschaltgerät und wofür wird es benötigt?
Ein Vorschaltgerät ist eine elektronische oder elektromagnetische Schaltung, die zur Regelung der Stromzufuhr für bestimmte Arten von Leuchtmitteln (z. B. Leuchtstofflampen, Hochdruckentladungslampen) verwendet wird. Es sorgt dafür, dass der nötige Betriebsstrom fließt und schützt die Lampe vor Überstrom, was ihre Lebensdauer erhöht.
Was ist der Unterschied zwischen einem elektronischen und einem elektromagnetischen Vorschaltgerät?
Elektronische Vorschaltgeräte arbeiten mit höheren Frequenzen und sind dadurch energieeffizienter und leiser als elektromagnetische Vorschaltgeräte. Sie reduzieren das Flackern der Lampe und bieten oft Zusatzfunktionen wie Dimmbarkeit. Elektromagnetische Vorschaltgeräte sind jedoch in Anschaffung oft günstiger und einfacher zu reparieren.
Kann ich ein elektromagnetisches Vorschaltgerät durch ein elektronisches ersetzen?
Ja, in den meisten Fällen ist das möglich und sogar empfohlen, da elektronische Vorschaltgeräte effizienter und leiser sind. Es ist jedoch wichtig, sicherzustellen, dass das neue Vorschaltgerät für die spezifische Lampenart und -leistung geeignet ist.
Welche Lampen benötigen ein Vorschaltgerät?
Vorschaltgeräte werden für Leuchtstofflampen, Hochdruckentladungslampen (wie Quecksilberdampflampen, Natriumdampflampen und Metallhalogenlampen) sowie einige LED-Systeme benötigt. Glühbirnen und die meisten LED-Lampen benötigen kein Vorschaltgerät.
Wie finde ich das richtige Vorschaltgerät für meine Lampe?
Die Wahl des richtigen Vorschaltgeräts hängt von der Lampenart (Leuchtstofflampe, Hochdruckentladungslampe, LED), der Spannung und der Leistung der Lampe ab. Die technischen Spezifikationen des Lampenherstellers geben an, welches Vorschaltgerät geeignet ist.
