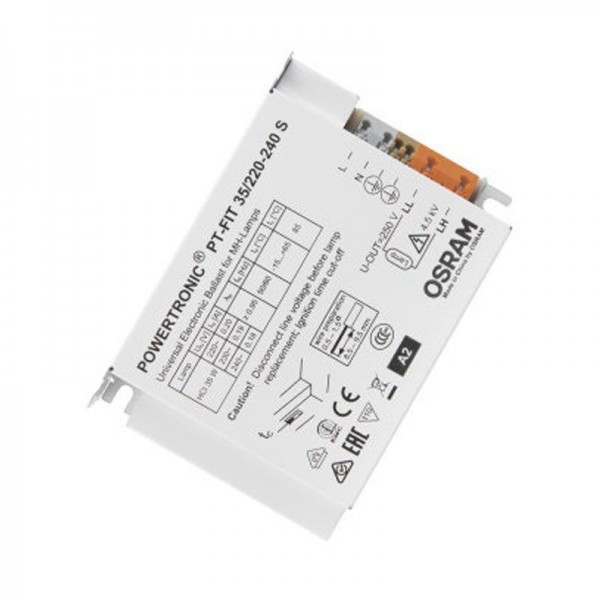

Osram Vorschaltgerät PT-FIT 35/220-240 S

Artikel-Nr.: 1030001260

Lagerbestand: 16

Lieferzeit: 1-2 Werktage*

aktuell lagernde Artikel: 16 | Lieferzeit bei Bestellungen von über 16 Artikeln: 10-15 Werktage

26,64 €

22,39 € /exkl MwSt.

(zzgl. Versandkosten)

inkl. MwSt. zzgl. Versandkosten

Artikel-Nr.: 1030001260

EVG für HID-Lampen, zum Leuchteneinbau EAN: 4008321386625 Elektrische Daten Lampenleistung 39... mehr

Menü schließen

Produktinformationen "Osram Vorschaltgerät PT-FIT 35/220-240 S"

EVG für HID-Lampen, zum Leuchteneinbau

EAN: 4008321386625

Elektrische Daten
Lampenleistung 39 W
Netzstrom 0,19 A 1)
Zündspannung 4,5 kVp
Betriebsfrequenz 0.200…0.240 kHz
Systemleistung 43,00 W
EVG-Effizienz 92 %
Eingangsspannung AC 198…264 V
Nennspannung 220…240 V
Netzfrequenz 50…60 Hz
Netzleistungsfaktor λ 0,95 2)
Einschaltstrom 30 A 3)
Max. Anz. EVG an Sicherungsaut. 10 A (B) 15 4)
Max. Anz. EVG an Sicherungsaut. 16 A (B) 26 4)
Max. EVG-Anzahl an 16A MCB, mit EBN-OS 65 4)
Schutzleiterstrom 0,3 mA
U-OUT (Arbeitsspannung) 250 V
Max. Arbeitsspannung zwischen LH und LL 250 V
Max. Arbeitsspannung zw. LL/LH u. Erde 250 V
Max. Kapazität der Leitung EVG/Lampe 120 pF

1) Bei 230 V AC
2) Minimum
3) t-width= 150 μs (gemessen bei 50 % I peak)
4) Typ B

Abmessungen & Gewicht
Länge 110,0 mm
Breite 75,0 mm
Höhe 30,0 mm
Lochmaßabstand Länge 99,0 mm
Lochmaßabstand Breite 64,0 mm
Leitungsquerschnitt eingangsseitig 0,5…1,0 / 0,5…1,5 mm² 1)
Leitungsquerschnitt ausgangsseitig 0,5…1,0 / 0,5…1,5 mm² 1)
Abisolierlänge eingangsseitig 8,5…9,5 mm
Abisolierlänge ausgangsseitig 8,5…9,5 mm
Produktgewicht 245,00 g
1) Mit Aderendhülse / Ohne Aderendhülse

Farben & Materialien
Gehäusematerial Metall

Temperaturen & Betriebsbedingungen
Umgebungstemperaturbereich -15…+65 °C
Maximale Temperatur am Messpunkt tc 85 °C

Lebensdauer
EVG Lebensdauer 30000 h 1)
1) Bei max. Tc/ 10% Ausfallrate

Zusätzliche Produktdaten
Bauform / Ausführung Einbaugerät

Einsatzmöglichkeiten
Max. Leitungslänge zu Lampe/LED-Modul 1,5 m
Übertemperaturschutz Leistungsrückregelung und Abschaltung bei T > 85 °C
am tc Punkt
EVG-Reset-Zeit > 0,5 s
Dimmbar Nein
Zündzeitbegrenzung 20 min
Geeignet für Leuchten mit Schutzklasse I

Zertifikate & Standards
Prüfzeichen - Zulassung VDE / VDE-EMC / EAC / C-Tick
Schutzart IP20
EEI – Energieeffizienzklasse A2
Normen Gemäß EN 61347-2-12/Gemäß EN 55015/Gemäß EN
61000-3-2/Gemäß EN 61547

Produktvorteile
- Optimierter Kosten/Nutzen-Faktor
- Kompakte Abmessungen und geringes Gewicht für filigrane Leuchtendesigns
- Automatische Sicherheitsabschaltung bei Lampendefekt und am Lampenlebensende (EoL)

Anwendungsgebiete
- Shopbeleuchtung
- Wellnessbereiche (in Leuchten mit Schutzklasse IP66 oder höher )
- Effekt- und Akzentbeleuchtung

Produkteigenschaften
- Energie-Effizienz-Index EEI: A2
- Versorgungsspannung: 220…240 V
- Netzfrequenz: 50…60 Hz
- Funkentstörung: nach EN 55015/CISPR 15
- Sicherheit: nach EN 61347-2-12
- Netzstromoberwellen nach EN 61000-3-2
- Immunität, Störfestigkeit nach EN 61547

Sicherheitshinweise
Durch die Verlustleistung des Vorschaltgerätes und die Wärmeentwicklung der Lampe kann es in einem geschlossenen Raum zu einem Wärmestau kommen. Deshalb ist es nötig sicherzustellen, dass auch unter ungünstigen Bedingungen die Temperatur am t-Messpunkt des EVG nicht überschritten wird.

Achtung!
Gemäß den Sicherheitsvorschriften ist das Gerät vor Lampenwechsel vom Netz zu trennen!

"Osram Vorschaltgerät PT-FIT 35/220-240 S"

Bewertungen lesen, schreiben und diskutieren... mehr

Menü schließen

Häufige Fragen zu Vorschaltgeräte

Was ist ein Vorschaltgerät und wofür wird es benötigt?

Ein Vorschaltgerät ist eine elektronische oder elektromagnetische Schaltung, die zur Regelung der Stromzufuhr für bestimmte Arten von Leuchtmitteln (z. B. Leuchtstofflampen, Hochdruckentladungslampen) verwendet wird. Es sorgt dafür, dass der nötige Betriebsstrom fließt und schützt die Lampe vor Überstrom, was ihre Lebensdauer erhöht.

Was ist der Unterschied zwischen einem elektronischen und einem elektromagnetischen Vorschaltgerät?

Elektronische Vorschaltgeräte arbeiten mit höheren Frequenzen und sind dadurch energieeffizienter und leiser als elektromagnetische Vorschaltgeräte. Sie reduzieren das Flackern der Lampe und bieten oft Zusatzfunktionen wie Dimmbarkeit. Elektromagnetische Vorschaltgeräte sind jedoch in Anschaffung oft günstiger und einfacher zu reparieren.

Kann ich ein elektromagnetisches Vorschaltgerät durch ein elektronisches ersetzen?

Ja, in den meisten Fällen ist das möglich und sogar empfohlen, da elektronische Vorschaltgeräte effizienter und leiser sind. Es ist jedoch wichtig, sicherzustellen, dass das neue Vorschaltgerät für die spezifische Lampenart und -leistung geeignet ist.

Welche Lampen benötigen ein Vorschaltgerät?

Vorschaltgeräte werden für Leuchtstofflampen, Hochdruckentladungslampen (wie Quecksilberdampflampen, Natriumdampflampen und Metallhalogenlampen) sowie einige LED-Systeme benötigt. Glühbirnen und die meisten LED-Lampen benötigen kein Vorschaltgerät.

Wie finde ich das richtige Vorschaltgerät für meine Lampe?

Die Wahl des richtigen Vorschaltgeräts hängt von der Lampenart (Leuchtstofflampe, Hochdruckentladungslampe, LED), der Spannung und der Leistung der Lampe ab. Die technischen Spezifikationen des Lampenherstellers geben an, welches Vorschaltgerät geeignet ist.
