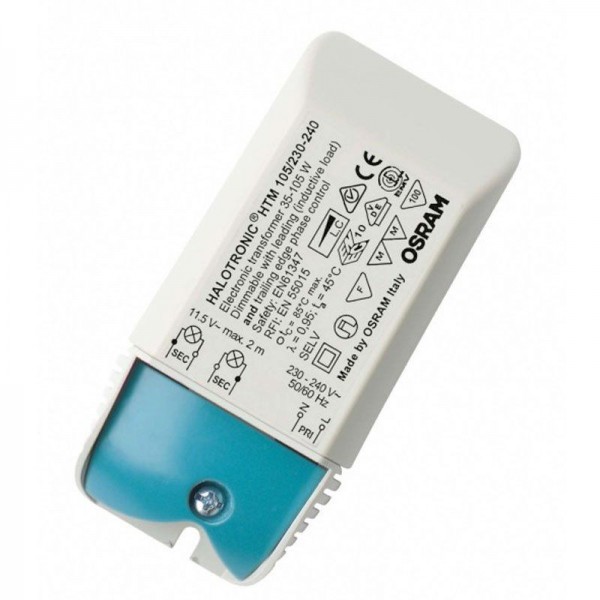

Osram Trafo Halotronic Mouse HTM 105/230-240 (mit Zugentlastung)
Lieferzeit: 1-2 Werktage*
- Artikel-Nr.: 1000112830
Der Osram Trafo Halotronic Mouse HTM 105 Transformator eignet sich für den Betrieb von 12 Volt LED-Lampen. Selbstverständlich ist mit dem Osram Halotronic HTM 105 auch der Betrieb einer einzelnen LED-Lampe ab einem Watt möglich. Das besonders schmale Gehäuse eignet sich sehr gut für eine enge Installationsumgebung. Der Osram Halotronic HTM 105 entspricht den höchsten Qualitätsstandards und hat eine durchschnittliche Lebensdauer von ca. 30.000 Stunden. Durch den Phasenab- oder Phasenanschnittdimmer ist er für induktive Lasten geeignet. Die ideale Umgebungstemperatur liegt bei 0 bis +45 Grad Celsius. Der dimmbare Trafo ist der Schutzart IP 20 zugeordnet und hat eine Lampenleistung von 35 bis 105 Watt. Die Betriebstemperatur beträgt 80° Celsius. Nicht geeignet für Gleichspannungsbetrieb.
EAN: 4050300442334
Kabeltypen eingangsseitig NYM 3x1.5 mm² | H05VV-F 3x1.0 mm² | H03VV-F 3x1.5 mm²
Dimmer Phasenab- oder Phasenanschnittdimmer für induktive Lasten
Dimmbereich 0…100 %
Dimmbar Ja
Überlastschutz Automatisch reversibel
Übertemperaturschutz Automatisch reversibel
Kurzschlussschutz Automatisch reversibel
Befestigungsart Schraubmontage
Normen & Standards
Prüfzeichen - Zulassung VDE | VDE-EMC | ENEC 10
Schutz vor Entzündung und Entflammung F, MM
Normen gem. EN 55015:2006 + A1:2007 | gem. EN 61000-3-2 | gem. EN 61547 | gem. EN 61047 | gem. IEC 61347
Schutzart IP20
Allgemeine beschreibende Daten
Bauform / Ausführung kompakt mit Zugentlastung
Logistische Daten
Produktgewicht 185 g
Relative Luftfeuchte 5…85 % 1)
Lagertemperaturbereich -40…85 °C
Technik – Farben
Produktfarbe grau
Technik – Elektrische Angaben
Leerlauffestigkeit Yes
Galvanische Trennung primär/sekundär 4.00 kV
Bemessungsleistungsfaktor λ 0.99
Einschaltstrom 1.1 A
Maximaler Netzstrom 0.57 A 2)
Nennspannung 230-240 V
Netzfrequenz 50-60 Hz
DC-Spannung -
Lampenleistung 35…105 W
Betriebsfrequenz 40 kHz 3)
Ausgangsspannung 11.4 V | 11.5 V 4)
Geräteverlustleistung 7.0 W 5)
Max. Anz. EVG an Sicherungsautomaten 10A 16
Max. Anz. EVG an Sicherungsautomaten 16A 26
Technik – Geometriedaten
Max. Leitungslänge - System 2.0 m
Länge 108.00 mm
Breite 52.00 mm
Höhe 33.00 mm
Lochmaßabstand Länge 146 mm
Lochmaßabstand Breite 15 mm
Abisolierlänge eingangsseitig 12 mm | 8.0 mm 6)
Abisolierlänge ausgangsseitig 12 mm | 8.0 mm 7)
Technik – Temperaturen
Umgebungstemperaturbereich 0…+45 °C
Betriebstemperatur 80 °C
Max.Gehäusetemp. im Fehlerfall 110 °C
Allgemeine Hinweise:
- Nicht geeignet für Gleichspannungsbetrieb
- Netzfrequenz: 50...60 Hz
- Kurzschlussschutz, Überlastschutz, Übertemperaturschutz: elektronisch reversibel
- Funkentstörung: nach EN 55015 (A1: 2007)
- Netzstromoberwellen: nach EN 61000-3-2
- Sicherheit: nach EN 61347
- Immunität, Störfestigkeit: nach EN 61547
- VDE Sign EMV Sign ENEC 10 Sign
"Osram Trafo Halotronic Mouse HTM 105/230-240 (mit Zugentlastung)"
Herstellerinformationen:
OSRAM GmbH
Marcel-Breuer-Straße 4
80807 München
Deutschland
contact@osram.com
www.osram.de
verantwortliche Person:
OSRAM GmbH
Marcel-Breuer-Straße 4
80807 München
Deutschland
contact@osram.com
www.osram.de
New content loaded
Häufige Fragen zu Trafos
Was ist ein Trafo und wofür wird er verwendet?
Ein Trafo ist ein elektrisches Gerät, das die Spannung von Wechselstrom umwandelt. Er kann Spannung entweder erhöhen oder senken und wird in der Stromversorgung, in Haushaltsgeräten und in der Industrie eingesetzt.
Wie funktioniert ein Trafo?
Ein Trafo arbeitet nach dem Prinzip der elektromagnetischen Induktion. Wechselstrom in der Primärwicklung erzeugt ein magnetisches Feld, das in der Sekundärwicklung eine Spannung induziert. Die Höhe dieser Spannung hängt vom Verhältnis der Windungszahlen zwischen Primär- und Sekundärwicklung ab.
Was sind die Hauptunterschiede zwischen einem Trafo und einem Vorschaltgerät?
Ein Trafo passt die Spannung an, während ein Vorschaltgerät den Stromfluss speziell für bestimmte Lampentypen reguliert. Trafos haben ein breiteres Anwendungsspektrum und werden für allgemeine Spannungsanpassungen genutzt.
Kann ein Trafo überhitzen?
Ja, ein Trafo kann überhitzen, insbesondere wenn er überlastet wird oder die Belüftung unzureichend ist. Überhitzung kann zu einer verkürzten Lebensdauer oder einem Ausfall führen, daher sollte auf eine ausreichende Kühlung geachtet werden.
Sind Trafos für LED-Beleuchtung geeignet?
LED-Leuchtmittel benötigen spezielle LED-Trafos, da sie mit niedriger Gleichspannung betrieben werden. Normale Trafos können LED-Leuchten beschädigen, da sie Wechselstrom liefern. Allerdings gibt es auch normale Trafos mit denen LED Lampen bertrieben werden können, wir beraten sie gerne.
