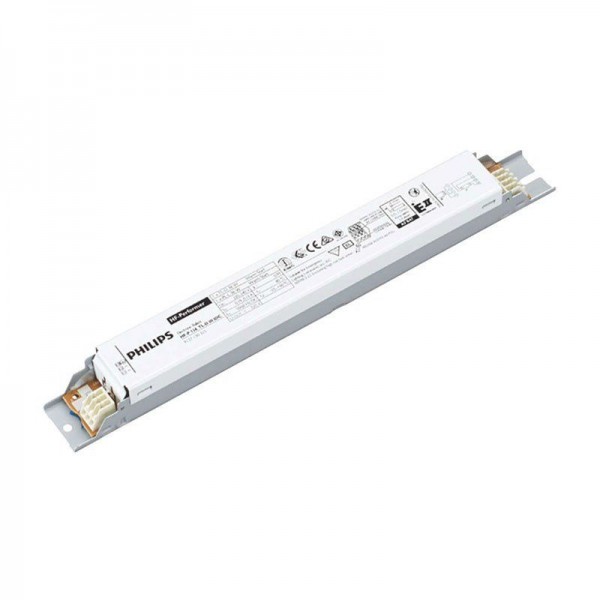

Philips Vorschaltgerät HF-P 118/136 TL-D III

Order number: 1000111942

Lagerbestand: 30

Ready to ship today,
Delivery time appr. 1-3 workdays

aktuell lagernde Artikel: 30 | Lieferzeit bei Bestellungen von über 30 Artikeln: 10-15 Workdays

€17.10

€14.37 /exkl MwSt.

(zzgl. Versandkosten)

Prices incl. VAT plus shipping costs

Order number: 1000111942

Elektrische Kenndaten Eingangsspannung 220 bis 240 V Eingangsfrequenz 50-60 Hz... more

Close menu

Product information "Philips Vorschaltgerät HF-P 118/136 TL-D III"

Elektrische Kenndaten
Eingangsspannung 220 bis 240 V
Eingangsfrequenz 50-60 Hz
Betriebsfrequenz (Nom) 45 kHz
Zündmethode Programmierter Start
Spitzenwert (max.) 1.7
Leistungsfaktor, 100 % Last (Nom) 0.98
Zündzeit (max.) 0.9 s
Leistung mit Netzspannung (AC) -8%-+6%
Sicherheit mit Netzspannung (AC) -10%-+10%
Ableitstrom (nom.) 0.5 mA
Einschaltstromweite 0.25 ms
Leistungsabweichung -2%/+2%
Ballast Factor (Nom) 1
Verlustleistung (Nom) 3.5 W
Einschaltstrom (max.) 18 A

Verdrahtung
Typ Anschlussklemme Eingang
WAGO 251 universal connector [ Suitable for both automatic wiring (ALF and ADS) and manual wiring]

Kabelkapazität Ausgangskabel Sekundärseite (Nom) 200 pF
Anschlussklemme sekundär
WAGO 251 universal connector [ Suitable for both automatic wiring (ALF and ADS) and manual wiring]

Leitungslänge Hot Wire 0.75 m
Abisolierlänge 8.0-9.0 mm
Master/Slave (zweilampig)
Not applicable [ Master/Slave oper. not applicable]

Leitungsquerschnitt primär 0.50-1.00 mm²
Leitungsquerschnitt sekundär 0.50-1.00 mm²

Kabelkapazität Ausgangskabel zu Erde (Nom) 200 pF

Systemeigenschaften
Spezifizierte Lampenleistung des Vorschaltgeräts 36/18 W
Lampen-Nennleistung für TL-D 36/18 W
Energieverlust für TL-D 35.2/19.1 W
Lampenleistung für TL-D 31.1/16.6 W
Energieverlust für PL-D 4.1/2.5 W
Lampen-Nennleistung für PL-L 36 W
Systemleistung für PL-L 34.6 W
Lampenleistung für PL-L 30.7 W
Energieverlust für PL-L 3.9 W

Temperaturkenndaten
Umgebungstemperatur (max.) 60 °C
Umgebungstemperatur (min.) -25 °C
Lagertemperatur (max) 50 °C
Lagertemperatur (min) -40 °C
Gehäusetemperatur (Nom) 80 °C
Maximum T-Gehäuse (max.) 80 °C
Zündtemperatur (max) 60 °C
T-Zündung (min.) -25 °C

Mechanische Kenndaten
Gehäuse L 280x30x28
Notlicht
Nomineller Lichtstrom nach 60 Sekunden 100% of EBLF
Batteriespannung Lampenzündung 186-275 V
Normale Betriebsspannung (DC) 220-240 V
Batteriespannung Lampenbetrieb 186-275
Batteriespannung garantierter Betrieb 176-275 V
Batteriespannung garantierte Zündung 186-275 V
Notfall-Vorschaltgerät Lumenfaktor (EBLF) (Nom) 0.7 %
Nomineller Lichtstrom nach 5 Sekunden 50% of EBLF

Zulassungen und Anwendungseigenschaften
Energieeffizienzindex A2 BAT
EMV 9 kHz … 30 MHz EN55015
EMV 30 MHz … 1000 MHz EN55022 level B

Sicherheitsstandard IEC 61347-2-3
Leistungsstandards IEC 60929
Qualitätsstandard ISO 9000:2000
Umweltnorm ISO 14001
Oberschwingungen IEC 61000-3-2
EMC-Immunitätsstandard IEC 61547
Vibrationsstandard IEC68-2-6 F c
Erschütterungsstandard IEC 68-2-29 Eb
Luftfeuchtigkeitsstandard EN 61347-2-3 clause 11

Zeichen & Zertifikate
CE
ENEC Zertifikat
VDE-EMV Zertifikat

Temperatur-Kennzeichnung Yes
Notfallstandard IEC 60598-2-22
Brumm- und Geräuschpegel < 30 dB(A)

Produktdaten
Gesamt-Produktcode 872790091164000
Bestell-Produktname HF-P 118/136 TL-D III 220-240V 50/60 Hz
EAN/UPC - Produkt 8711500999641
Bestellcode 91164000
Anzahl pro Verpackung 1
Anzahl pro Umverpackung 12
Material-Nr. (12NC) 913713031566
Nettogewicht (Einzelteil) 0.202 kg

Allgemeine Eigenschaften
Anwendungscode III
Typ Version IDC
Lampentyp TL-D
Lampenanzahl 1 piece/unit
Anzahl Produkte für MCB (16 A Typ B) (Nom) 28
Automatischer Neustart Ja

"Philips Vorschaltgerät HF-P 118/136 TL-D III"

Read, write and discuss reviews... more

Close menu

Häufige Fragen zu Vorschaltgeräte

Was ist ein Vorschaltgerät und wofür wird es benötigt?

Ein Vorschaltgerät ist eine elektronische oder elektromagnetische Schaltung, die zur Regelung der Stromzufuhr für bestimmte Arten von Leuchtmitteln (z. B. Leuchtstofflampen, Hochdruckentladungslampen) verwendet wird. Es sorgt dafür, dass der nötige Betriebsstrom fließt und schützt die Lampe vor Überstrom, was ihre Lebensdauer erhöht.

Was ist der Unterschied zwischen einem elektronischen und einem elektromagnetischen Vorschaltgerät?

Elektronische Vorschaltgeräte arbeiten mit höheren Frequenzen und sind dadurch energieeffizienter und leiser als elektromagnetische Vorschaltgeräte. Sie reduzieren das Flackern der Lampe und bieten oft Zusatzfunktionen wie Dimmbarkeit. Elektromagnetische Vorschaltgeräte sind jedoch in Anschaffung oft günstiger und einfacher zu reparieren.

Kann ich ein elektromagnetisches Vorschaltgerät durch ein elektronisches ersetzen?

Ja, in den meisten Fällen ist das möglich und sogar empfohlen, da elektronische Vorschaltgeräte effizienter und leiser sind. Es ist jedoch wichtig, sicherzustellen, dass das neue Vorschaltgerät für die spezifische Lampenart und -leistung geeignet ist.

Welche Lampen benötigen ein Vorschaltgerät?

Vorschaltgeräte werden für Leuchtstofflampen, Hochdruckentladungslampen (wie Quecksilberdampflampen, Natriumdampflampen und Metallhalogenlampen) sowie einige LED-Systeme benötigt. Glühbirnen und die meisten LED-Lampen benötigen kein Vorschaltgerät.

Wie finde ich das richtige Vorschaltgerät für meine Lampe?

Die Wahl des richtigen Vorschaltgeräts hängt von der Lampenart (Leuchtstofflampe, Hochdruckentladungslampe, LED), der Spannung und der Leistung der Lampe ab. Die technischen Spezifikationen des Lampenherstellers geben an, welches Vorschaltgerät geeignet ist.
