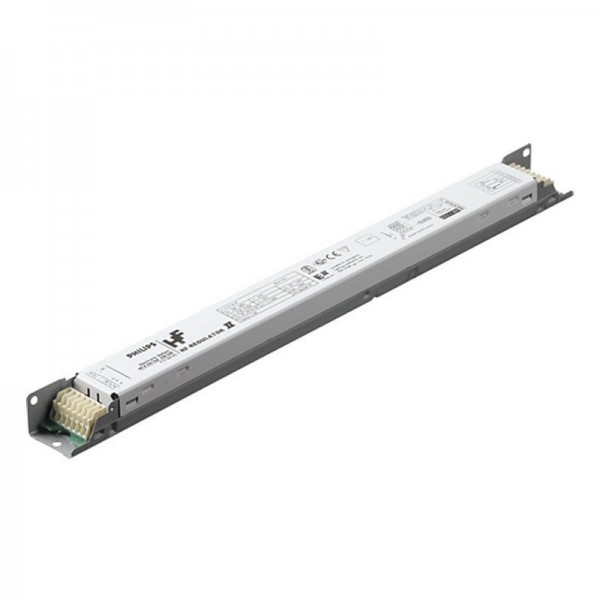

Philips Vorschaltgerät HF-R 136 TL-D EII 220-240V 50/60Hz

Order number: 1030000377

Lagerbestand: 17

Ready to ship today,
Delivery time appr. 1-3 workdays

aktuell lagernde Artikel: 17 | Lieferzeit bei Bestellungen von über 17 Artikeln: 10-15 Workdays

€39.40

€33.11 /exkl MwSt.

(zzgl. Versandkosten)

Prices incl. VAT plus shipping costs

Order number: 1030000377

EAN: 8711500910134 Der HF-Regulator 1-10 V ist ein robustes und kompaktes elektronisches... more

Close menu

Product information "Philips Vorschaltgerät HF-R 136 TL-D EII 220-240V 50/60Hz"

EAN: 8711500910134

Der HF-Regulator 1-10 V ist ein robustes und kompaktes elektronisches Hochfrequenz-
Vorschaltgerät. Diese überaus effiziente Lösung für MASTER TL5, TL5 Eco, TL-D, PL-L, PL-T/C/R und TL5c eignet sich insbesondere für Anwendungen, in denen eine hohe Energieeffizienz und Dimmbarkeit erforderlich ist. Sie kann aber auch in Bereichen zum Einsatz kommen, wo die Beleuchtung ein komfortables Ambiente erzeugen soll oder in denen flackerfreies Licht benötigt wird.

Allgemeine Eigenschaften
Anwendungscode EII
Typ Version mk2
Lampentyp TL-D
Lampenanzahl 1 piece/unit
Anzahl Produkte für MCB (16 A Typ B) (Nom) 28
Automatischer Neustart Ja

Elektrische Kenndaten
Eingangsspannung 220 bis 240 V
Eingangsfrequenz 50 bis 60 Hz
Betriebsfrequenz (max.) 89 kHz
Betriebsfrequenz (min.) 45 kHz
Zündmethode Programmierter Start
Spitzenwert (max.) 1.7
Leistungsfaktor, 100 % Last (Nom) 0.95
Zündzeit (max.) 0.2 s
Leistung mit Netzspannung (AC) -8%-+6%
Sicherheit mit Netzspannung (AC) -10%-+10%
Ableitstrom (max.) 0.5 mA
Einschaltstromweite 0.25 ms
Verlustleistung (Nom) 5.5 W
Einschaltstrom (max.) 27 A

Verdrahtung
Typ Anschlussklemme Eingang WAGO 251 universal connector [ Suitable for both automatic wiring (ALF and ADS) and manual wiring]
Anschlussklemme sekundär WAGO 251 universal connector [ Suitable for both automatic wiring (ALF and ADS) and manual wiring]
Anschlussklemme Steuerungseingang WAGO 251 universal connector [ Suitable for both automatic wiring (ALF and ADS) and manual wiring]
Abisolierlänge 8.0-9.0 mm
Master/Slave (zweilampig) Not applicable [ Master/Slave oper. not applicable]
Steuerungs-Eingangsnennquerschnitt 0.50-1.00 mm²
Leitungsquerschnitt primär 0.50-1.00 mm²
Leitungsquerschnitt sekundär 0.50-1.00 mm²
Auto Insert (ALF/ADS) Wire Cross Section 0.5 mm²

Systemeigenschaften
Spezifizierte Lampenleistung des Vorschaltgeräts 36 W

Temperaturkenndaten
Umgebungstemperatur (max.) 50 °C
Umgebungstemperatur (min.) 10 °C
Lagertemperatur (max) 80 °C
Lagertemperatur (min) -25 °C
Optimale Arbeitstemperatur der Lampe Not Specified
Zündtemperatur (max) 50 °C
T-Zündung (min.) 0 °C

Dimmen
Steuerungsschnittstelle 1-10V
Dimmbereich 1%-100%
Spannungsfestigkeit Ja (Einfach isoliert)

Mechanische Kenndaten
Gehäuse L 360x30x21

Notlicht
Batteriespannung Lampenzündung 196 V
Batteriespannung Lampenbetrieb 154-276

Zulassungen und Anwendungseigenschaften
Energieeffizienzindex A1
EMV 9 kHz … 30 MHz EN55015
EMV 30 MHz … 1000 MHz EN55022 level B
Sicherheitsstandard IEC 61347-2-3
Leistungsstandards IEC 60929
Qualitätsstandard ISO 9000:2000
Umweltnorm ISO 14001
Oberschwingungen IEC 61000-3-2
EMC-Immunitätsstandard IEC 61547
Vibrationsstandard IEC68-2-6 F c
Erschütterungsstandard IEC 68-2-29 Eb
Luftfeuchtigkeitsstandard EN 61347-2-3 clause 11

Zeichen & Zertifikate CE ENEC Zertifikat VDE-EMV Zertifikat
Temperatur-Kennzeichnung Yes
Notfallstandard IEC 60598-2-22
Brumm- und Geräuschpegel Nicht wahrnehmbar

Produktdaten
Gesamt-Produktcode 871150091013430
Bestell-Produktname HF-R 136 TL-D EII 220-240V 50/60Hz
EAN/UPC - Produkt 8711500910134
Bestellcode 91013430
Anzahl pro Verpackung 1
Anzahl pro Umverpackung 12
Material-Nr. (12NC) 913700609266
Nettogewicht (Einzelteil) 0.260 kg

"Philips Vorschaltgerät HF-R 136 TL-D EII 220-240V 50/60Hz"

Read, write and discuss reviews... more

Close menu

Häufige Fragen zu Vorschaltgeräte

Was ist ein Vorschaltgerät und wofür wird es benötigt?

Ein Vorschaltgerät ist eine elektronische oder elektromagnetische Schaltung, die zur Regelung der Stromzufuhr für bestimmte Arten von Leuchtmitteln (z. B. Leuchtstofflampen, Hochdruckentladungslampen) verwendet wird. Es sorgt dafür, dass der nötige Betriebsstrom fließt und schützt die Lampe vor Überstrom, was ihre Lebensdauer erhöht.

Was ist der Unterschied zwischen einem elektronischen und einem elektromagnetischen Vorschaltgerät?

Elektronische Vorschaltgeräte arbeiten mit höheren Frequenzen und sind dadurch energieeffizienter und leiser als elektromagnetische Vorschaltgeräte. Sie reduzieren das Flackern der Lampe und bieten oft Zusatzfunktionen wie Dimmbarkeit. Elektromagnetische Vorschaltgeräte sind jedoch in Anschaffung oft günstiger und einfacher zu reparieren.

Kann ich ein elektromagnetisches Vorschaltgerät durch ein elektronisches ersetzen?

Ja, in den meisten Fällen ist das möglich und sogar empfohlen, da elektronische Vorschaltgeräte effizienter und leiser sind. Es ist jedoch wichtig, sicherzustellen, dass das neue Vorschaltgerät für die spezifische Lampenart und -leistung geeignet ist.

Welche Lampen benötigen ein Vorschaltgerät?

Vorschaltgeräte werden für Leuchtstofflampen, Hochdruckentladungslampen (wie Quecksilberdampflampen, Natriumdampflampen und Metallhalogenlampen) sowie einige LED-Systeme benötigt. Glühbirnen und die meisten LED-Lampen benötigen kein Vorschaltgerät.

Wie finde ich das richtige Vorschaltgerät für meine Lampe?

Die Wahl des richtigen Vorschaltgeräts hängt von der Lampenart (Leuchtstofflampe, Hochdruckentladungslampe, LED), der Spannung und der Leistung der Lampe ab. Die technischen Spezifikationen des Lampenherstellers geben an, welches Vorschaltgerät geeignet ist.
