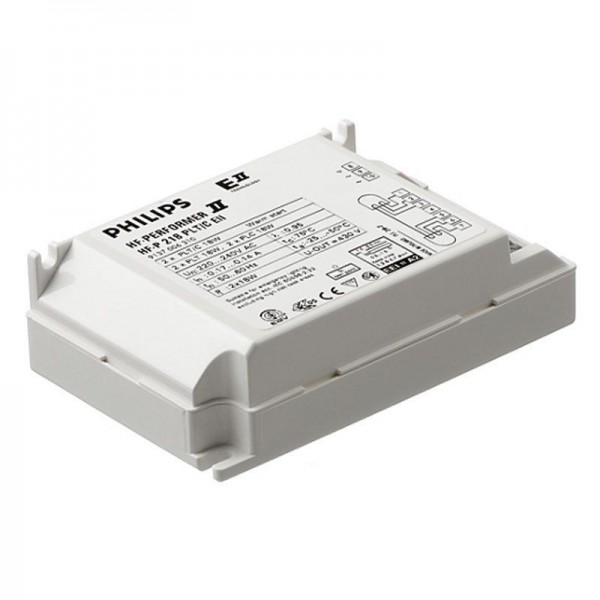

Philips Vorschaltgerät HF-P 1 22-42 PL-T/C/L/TL5C EII 220-240V

EAN: 8711500913975


Der HF-Performer II ist ein robustes und kompaktes elektronisches Hochfrequenz-Vorschaltgerät. Diese überaus effiziente und flexible Lösung für MASTER PL-T/C/R/T5c eignet sich insbesondere für Anwendungen, in denen eine hohe Energieeffizienz erforderlich ist. Sie kann aber auch in Bereichen zum Einsatz kommen, wo die Beleuchtung ein komfortables Ambiente erzeugen soll oder in denen flackerfreies Licht benötigt wird.


Allgemeine Eigenschaften
Anwendungscode EII
Typ Version mk4
Lampentyp PL-T/C/L/TL5C
Lampenanzahl 1 piece/unit
Anzahl Produkte für MCB (16 A Typ B) (Nom) 28
Automatischer Neustart Ja

Elektrische Kenndaten
Eingangsspannung 220 bis 240 V
Eingangsfrequenz 50 bis 60 Hz
Betriebsfrequenz (max.) - kHz
Betriebsfrequenz (min.) 42 kHz
Betriebsfrequenz (Nom) 45 kHz
Zündmethode Warm Start
Spitzenwert (max.) 1.7
Leistungsfaktor, 100 % Last (Nom) 0.95
Zündzeit (max.) 0.52 s
Leistung mit Netzspannung (AC) -8%-+6%
Sicherheit mit Netzspannung (AC) -10%-+10%
Ableitstrom (nom.) 0.5 mA
Einschaltstromweite 0.25 ms
Leistungsabweichung -2%/+2%
Ballast Factor (Nom) 1
Verlustleistung (Nom) 2.86-2.66 W
Einschaltstrom (max.) 18 A

Verdrahtung
Typ Anschlussklemme Eingang Insert
Kabelkapazität Ausgangskabel Sekundärseite (Nom) 200 pF
Anschlussklemme sekundär Insert
Leitungslänge Hot Wire 0.75 m
Abisolierlänge 7.5-8.5 mm
Master/Slave (zweilampig) Not applicable [ Master/Slave oper. not applicable]
Leitungsquerschnitt primär 0.50-1.50 mm²
Leitungsquerschnitt sekundär 0.50-1.50 mm²
Kabelkapazität Ausgangskabel zu Erde (Nom) 200 pF

Systemeigenschaften
Spezifizierte Lampenleistung des Vorschaltgeräts 22-42 W
Lampen-Nennleistung für PL-T/C 22/42 W

Temperaturkenndaten
Umgebungstemperatur (max.) 50 °C
Umgebungstemperatur (min.) -25 °C
Lagertemperatur (max) 80 °C
Lagertemperatur (min) -40 °C
Gehäusetemperatur (Nom) 75 °C
Maximum T-Gehäuse (max.) 75 °C
Zündtemperatur (max) 50 °C
T-Zündung (min.) -25 °C

Notlicht
Batteriespannung Lampenzündung 198-254 V
Batteriespannung Lampenbetrieb 176-254
Zulassungen und Anwendungseigenschaften
Energieeffizienzindex A2
EMV 9 kHz … 30 MHz EN55015
EMV 30 MHz … 1000 MHz EN55022 level B
Sicherheitsstandard IEC 61347-2-3
Leistungsstandards IEC 60929
Qualitätsstandard ISO 9000:2000
Umweltnorm ISO 14001
Oberschwingungen IEC 61000-3-2
EMC-Immunitätsstandard IEC 61547
Vibrationsstandard IEC68-2-6 F c
Erschütterungsstandard IEC 68-2-29 Eb
Luftfeuchtigkeitsstandard EN 61347-2-3 clause 11

Zeichen & Zertifikate CE ENEC Zertifikat VDE-EMV Zertifikat
Temperatur-Kennzeichnung Yes
Notfallstandard IEC 60598-2-22
Brumm- und Geräuschpegel Nicht wahrnehmbar

Produktdaten
Gesamt-Produktcode 871150091397530
Bestell-Produktname HF-P 1 22-42 PL-T/C/L/TL5C EII 220-240V
EAN/UPC - Produkt 8711500913975
Bestellcode 91397530
Anzahl pro Verpackung 1
Anzahl pro Umverpackung 12
Material-Nr. (12NC) 913700630766
Nettogewicht (Einzelteil) 0.140 kg
