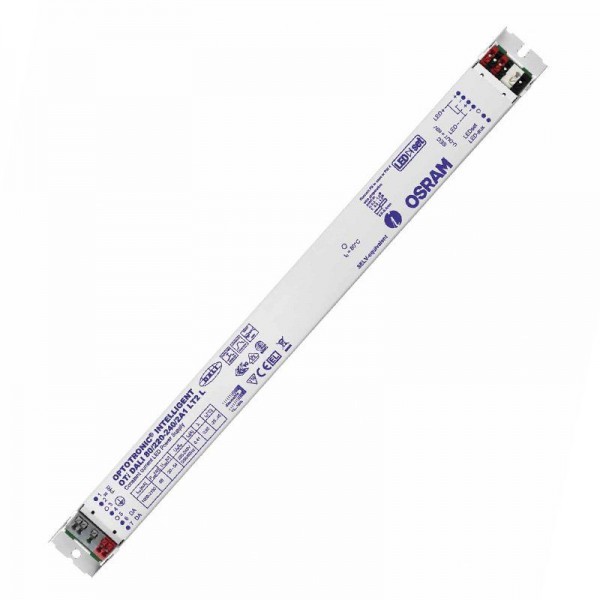

Osram OTi DALI 80/220-240/2A1 LT2 L Innen-EVG für LED-Module

EAN: 4052899028050


Produktbeschreibung

Elektrische Daten
Nenneingangsspannung 220…240 V
Netzfrequenz 50…60 Hz
Eingangsspannung AC 198…264 V 1)
Eingangsspannung DC 176…276 V
Oberschwingungsgehalt < 20 %
Netzleistungsfaktor λ > 0,95 2)
EVG-Effizienz ≧90 % 3)
Geräteverlustleistung 10 W 4)
Verlustleistung im Stand-By-Betrieb <0,5 W
Schutzleiterstrom <2,0 mA
Einschaltstrom 53 A 5)
Max. Anz. EVG an Sicherungsaut. 10 A (B) 8
Max. Anz. EVG an Sicherungsaut. 16 A (B) 13
Max. Anz. EVG an Sicherungsaut. 25 A (B) -
Stoßspannungsfestigkeit (L/N – Erde) 2 kV
Stoßspannungsfestigkeit (L – N) 1 kV
Nennausgangsspannung 20…54 V 6)
U-OUT (Arbeitsspannung) 60 V
Nennausgangsstrom 1000…2100 mA 7)
Ausgangsstromtoleranz ±5 %
Rippelstrom (100 Hz) < 1 %
Nennausgangsleistung 80 W
Galvanische Trennung SELV
Galvanische Trennung primär/sekundär 3,75 kV 8)

1) Zulässiger Spannungsbereich
2) Volllast bei 230 V
3) Bei Volllast und 230 V
4) Maximum
5) Bei 200 μs
6) Maximum 60 V
7) ±5%
8) SELV

Abmessungen & Gewicht
Länge 360,0 mm
Höhe 21,0 mm
Lochmaßabstand Länge 350,0 mm
Produktgewicht 285,00 g
Leitungsquerschnitt eingangsseitig 0,5…1,5 mm² 1)
Leitungsquerschnitt ausgangsseitig 0,5…1,5 mm² 1)
Abisolierlänge eingangsseitig 8,5…9,5 mm
Abisolierlänge ausgangsseitig 8,5…9,5 mm

1) Massive oder flexible Adern

Farben & Materialien
Gehäusematerial Metall

Temperaturen & Betriebsbedingungen
Umgebungstemperaturbereich -25…+45 °C
Maximale Temperatur am Messpunkt tc 80 °C
Max. Gehäusetemperatur im Fehlerfall 120 °C
Zulässige rel. Luftfeuchte beim Betrieb 5…85 %

Lebensdauer
EVG Lebensdauer 50000 h 1)

1) Bei max. T/c = 75°C / 10% Ausfallrate

Zusätzliche Produktdaten
Gekapselt Nein

Einsatzmöglichkeiten
Dimmbar Ja
DIM-Schnittstelle DALI / Touch DIM / Touch DIM Sensor
Dimmbereich 1…100 % 1)
Dim-Methode Amplitudenmodulation / Pulsweitenmodulation
Konstantlichtstromnachführung Programmierbar
Übertemperaturschutz Automatisch reversibel
Überlastschutz Automatisch reversibel
Kurzschlussschutz Automatisch reversibel
Leerlauffestigkeit Ja
Max. Leitungslänge zu Lampe/LED-Modul 2,0 m
Geeignet für Leuchten mit Schutzklasse I
Geeignet für Notlicht Ja
Art des Anschlusses, Ausgangsseite Federkraftklemme

1) Für den maximalen Nennausgangsstrom

Zertifikate & Standards
Prüfzeichen - Zulassung ENEC 10 / VDE / EMC / EL / CE Normen Gemäß EN 61347-1/Gemäß EN 61347-2-13/Gemäß EN 55015/Gemäß EN 61547/Gemäß EN 61000-3-2/Gemäß EN 62384
Schutzart IP20

Logistische Daten
Lagertemperaturbereich -25…75 °C


Produktvorteile
- Vielseitiger DALI-Weitbereichstreiber bis zu 90 W durch flexible Ausgangscharakteristik
- Sehr hohe Effizienz und Zuverlässigkeit
- Schutz des Systems dank Thermomanagement und Smart Control

Vielseitiger Anwendungsbereich durch OSRAM DALI Technologie:
- Einfacher Einsatz in Korridoren und Toilettenräumen durch die dreistufige Corridor-Funktion
- Touch DIM-Anwendung: Einfache Steuerung durch Taster oder Sensor
- Energieeffizienter Touch DIM-Betrieb durch automatische Abschaltung bei ausreichendem Restlicht
- Geeignet für Notlichtinstallationen (gem. EN 60598-2-22 und IEC 61347-2-13, Anhang J) dank DC-Erkennung (0 Hz, pulsierender DC), ein-/ausschaltbar
- Rückmeldung des Leistungsverbrauchs und Betriebsstunden (Fit for SMART GRID)
- Geeignet für Gebäude gemäß EPBD/BREEAM/LEED durch automatische Constant Lumen Output-Einstellung

Produkteigenschaften
- Versorgungsspannung: 220…240 V
- Netzfrequenz: 0 Hz | 50 Hz | 60 Hz
- Netzspannung: 198…264 V
- Sicherheit nach EN 61347-1, 61347-2-3, 61347-2-13, 62384
- Funkentstörung nach EN 55015:2007+A1:2007/CDN
- Netzstromoberwellen nach EN 61000-3-2
- Immunität, Störfestigkeit nach EN 61547
- Lebensdauer: bis zu 100.000 h (bei Tc = 65 °C, max. 10 % Ausfallrate)
- SELV- und nicht-isolierte Versionen verfügbar
- DALI-Edition 2 (IEC 62386 ed. 2) implementiert

Anwendungsgebiete
- Einbau in Notbeleuchtungsanlagen gemäß IEC 61347-2-13, Anhang J
- Für den Einsatz in Leuchten mit flexibler Stromeinstellung (DALI, CLO, LEDset) geeignet
- Geeignet für Leuchten der Schutzklasse I
