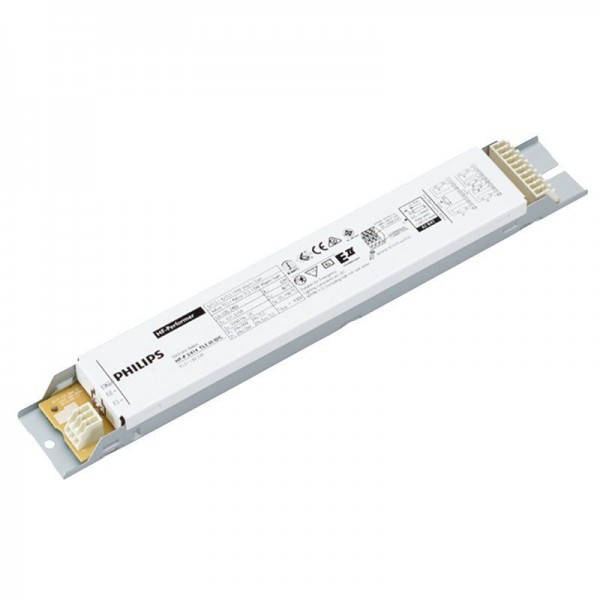

Philips Vorschaltgerät HF-P 3/414 TL5 III 220-240V 50/60Hz

EAN: 8718291721253

---

Der HF-Performer III ist ein robustes und kompaktes elektronisches Hochfrequenz-Vorschaltgerät. Diese überaus effiziente und flexible Lösung für MASTER TL5 eignet sich insbesondere für Anwendungen, in denen eine hohe Energieeffizienz erforderlich ist. Sie kann aber auch in Bereichen zum Einsatz kommen, wo die Beleuchtung ein komfortables Ambiente erzeugen soll oder in denen flackerfreies Licht benötigt wird.

---

General Information
Typ Version IDC
Lampentyp TL5
Lampenanzahl 3/4 piece/unit
Anzahl Produkte für MCB (16 A Typ B)b(Nom)b28
Automatischer Neustart Ja

Elektrische Kenndaten
Eingangsspannung 220 bis 240 V
Eingangsfrequenz 50-60 Hz
Betriebsfrequenz (Nom) 46 kHz
Zündmethode Programmierter Start
Spitzenwert (max.) 1.7
Leistungsfaktor, 100 % Last (Nom) 0.99
Vorwärmzeit 0.5 s
Zündzeit (max.) 0.9 s
Leistung mit Netzspannung (AC) -8%-+6%
Sicherheit mit Netzspannung (AC) -10%-+10%
Ableitstrom (nom.) 0.5 mA
Einschaltstromweite 0.25 ms
Leistungsabweichung -2%/+2%
Ballast Factor (Nom) 1.0
Verlustleistung (Nom) 3.5-5.0 W
Einschaltstrom (max.) 24 A

Verdrahtung
Typ Anschlussklemme Eingang
WAGO 251 universal connector
[ Suitable for both automatic wiring (ALF and ADS) and manual wiring]
Kabelkapazität Ausgangskabel Sekundärseite (Nom) 200 pF
Anschlussklemme sekundär
WAGO 251 universal connector [ Suitable for both automatic wiring
(ALF and ADS) and manual wiring]
Leitungslänge Hot Wire 0.75 m
Abisolierlänge 8.0-9.0 mm
Master/Slave (zweilampig) Not applicable [ Master/Slave oper. not applicable]
Leitungsquerschnitt primär 0.50-1.50 mm²
Leitungsquerschnitt sekundär 0.50-1.50 mm²
Kabelkapazität Ausgangskabel zu Erde (Nom) 200 pF

Systemeigenschaften
Lampen-Nennleistung für TL5 14 W
Systemleistung für TL5 45/61 W
Lampenleistung für TL5 41.5/56.0 W
Energieverlust für TL5 3.5/5.0 W

Temperaturkenndaten
Umgebungstemperatur (max.) 60 °C
Umgebungstemperatur (min.) -25 °C
Lagertemperatur (max) 50 °C
Lagertemperatur (min) -40 °C
Gehäusetemperatur (Nom) 80 °C
Maximum T-Gehäuse (max.) 80 °C
Zündtemperatur (max) 60 °C
T-Zündung (min.) -25 °C

Mechanische Kenndaten
Gehäuse L 280x40x21

Notlicht
Nomineller Lichtstrom nach 60 Sekunden 100% of EBLF
Batteriespannung Lampenzündung 176-275 V
Normale Betriebsspannung (DC) 220-240 V
Batteriespannung garantierter Betrieb 176-275 V
Batteriespannung garantierte Zündung 186-275 V
Notfall-Vorschaltgerät Lumenfaktor (EBLF) (Nom) 0.7 %
Nomineller Lichtstrom nach 5 Sekunden 50% of EBLF

Zulassungen und Anwendungseigenschaften
Energieeffizienzindex A2 BAT
EMV 9 kHz … 30 MHz
EN55015 EMV 30 MHz … 1000 MHz
Level = Class
Sicherheitsstandard IEC 61347-2-3
Leistungsstandards IEC 60929
Qualitätsstandard ISO 9000:2000
Umweltnorm ISO 14001
Oberschwingungen IEC 61000-3-2
EMC-Immunitätsstandard IEC 61547
Vibrationsstandard IEC 68-2-6 Fc
Erschütterungsstandard IEC 68-2-29 Eb
Luftfeuchtigkeitsstandard EN 61347-2-3 clause 11

Zeichen & Zertifikate CE
ENEC Zertifikat
VDE-EMV Zertifikat
Temperatur-Kennzeichnung Yes
Brumm- und Geräuschpegel < 30 dB(A)

Produktdaten
Gesamt-Produktcode 871829172125300
Bestell-Produktname HF-P 3/4 14 TL5 III 220-240V 50/60Hz IDC
EAN/UPC - Produkt 8718291721253
Bestellcode 72125300
Anzahl pro Verpackung 1
Zähler - Pakete pro Außenkarton 10
Material-Nr. (12NC) 913713033966
Nettogewicht (Einzelteil) 195.000 g
